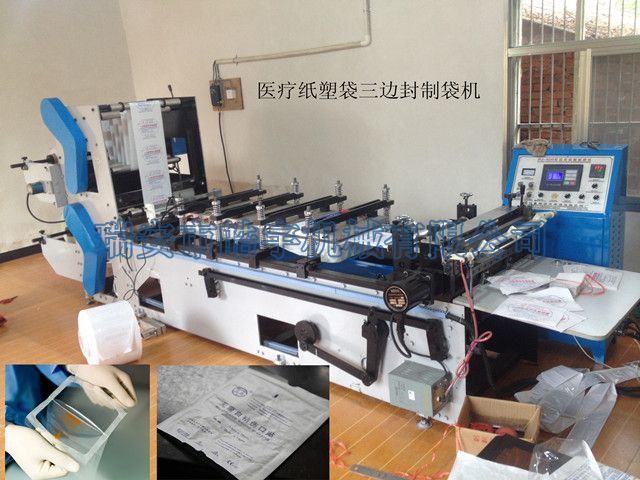

sales2@haoyumachine.com醫療紙塑袋三邊封制袋機 |
||
|
||
| 詳細信息 | ||
一、技術參數 1.適用基材：BOPP.COPP.PET.PVC.尼龍等塑料復合薄膜多層共擠薄膜、鍍鋁復合薄膜、紙塑復合薄膜、純鋁箔復合薄膜 2.機器功能：三邊封 3.主要電氣配置：牽引步進電機，主驅動為交流電機配變頻器，溫控14路（實際適用12路其中2路備用） 4.機械最高節拍：120次/分 5.最高放料線速度：≤36米/分（視材料袋型而定） 6.制袋尺寸：長度400mm，超過此長度采用倍送實現（最大6倍送） 最大寬度450mm 7.料卷最大尺寸：∮500×1050mm（直徑×幅寬） 8.定位精度：≤±0.5mm 9.熱封刀數量：縱封采用2組上下加溫、上下冷卻 橫封采用3組上下加溫，2組上下冷卻 10.溫度電熱塊數量：6塊 11.溫度設定范圍：0-300℃ 12.整機功率：20kw(實際適用剛通電開機時功率一般在15kw左右，保溫時一般功率在15kw左右） 13.外星尺寸：50000×2000×1870mm（長×寬×高） 14.整機凈重：約3000公斤 15.顏色：綠色罩殼、黑色機身
二、設備配置及相關參數 1.放料裝置A.結構形式：臥式水平工位（由磁粉制動器、氣缸、擺輥、變頻器、電機、牽引輥傳感器及控制系統組成） B.放料軸、氣脹軸加氣動鎖緊裝置 2.放料張力 A.控制機理：由電腦控制、磁粉制動器、變頻器與交流電機、傳感器與旋轉編碼器、氣缸對擺輥組成的復合型速張力系統 B.調節驅動：PID調節PWM驅動 C.檢測方式：傳感器與旋轉編碼器綜合檢測 3.糾偏裝置 結構：絲桿調節K型架垂直升降 驅動：固態繼電器驅動低速同步電機 傳動：聯軸器連接 控制形式：雙光電傳感器電腦集中控制 檢測方式：反射式光電傳感器檢測 跟蹤精度：≤0.5mm 調整范圍：150mm 光電搜索范圍：±5-50mm 可調，限位開關的區間，光電超范圍 機器自動停車，并電腦提示糾偏異常 4.對邊 結構：可調輥上下傾斜式調整結構 形式：手動調節（調節手輪） 5.上下對花 結構：單支輥筒上、下調整 形式：手動調節（調節手柄） 6.縱封裝置 結構：組合式橋梁結構 驅動：主電機驅動動力桿 傳動：偏心機構聯桿垂直運動 數量：3組 長度：燙刀500mm，冷刀400mm 7.橫封裝置 結構：大梁墊塊式燙壓合結構 驅動：主電機驅動動力桿 傳動：偏心機構聯桿垂直運動 數量：燙刀2組，長度440mm，冷刀2組，長度440mm 8.薄膜牽引 結構：氣動式膠輥壓合摩擦 傳動：M型同步帶輪傳動，速比1:17 控制形式：電腦集中控制 檢測方式：光電傳感器結合接近開關綜合控制 9.中間張力 結構：氣壓式浮動張力輥結構 控制形式：電腦集中控制，動態運動補償 檢測方式：無觸點接近開關 浮輥張力調整范圍：0-0.6Mpa 氣壓，中間牽引電機補償范圍1-10mm（電腦設定，自動插補） 10.主傳動裝置 結構：曲柄搖桿推拉式四連桿結構 驅動：2.2Kw變頻器驅動2.2Kw三相異步電機 傳動：主傳動電機帶1：17減速機 控制形式：電腦集中控制 運動方式：主電機運動帶動框架上下垂直運動 11、自動定位裝置
方 式：（1）、電腦自動定長控制方式 精度：≤0.5mm (2)、反射式光電傳感器跟蹤檢測 精度：≤0.5mm 光電搜索范圍：0-10 mm（范圍大小電腦可設定自動搜索） 修正補償范圍：±1-±5 mm 定位修正方式：光電及伺服電機編碼器信號反饋于電腦,電腦經運算發出指令給伺服驅動器至伺服電機執行. 12、溫度控制裝置 檢 測 方 式：熱電偶檢測K型 控 制 方 式：電腦集中控制，固態繼電器驅動PID調節 溫度設定范圍：0~300度 測 溫 點：電加熱塊中段 13、切刀 結構：上切刀+調整裝置+固定下切刀 形式：導柱加直線軸承氣動頂拉剪切式 傳動：借用偏心軸動力 調整：水平移動，拉動手柄可調節裁切角度 14、沖孔裝置 結 構：弓型座氣動式沖模 控制形式：電腦集中控制 驅 動：電子開關驅動電磁閥（DC24V） 沖 孔 座：導軌式支撐弓型座手動水平微調結構 調 整 量：±12mm 氣 缸：氣動控制 模 具：凌孔圓孔各一付 數 量：2組 三、配套設施（用戶自行解決） 電 源：三相380V±10﹪50Hz 空氣開關150A 帶零線，地線（R.S.T.E） 容 量：≥25Kw 氣 源：35升/分（0.6Mpa） |
