用途：

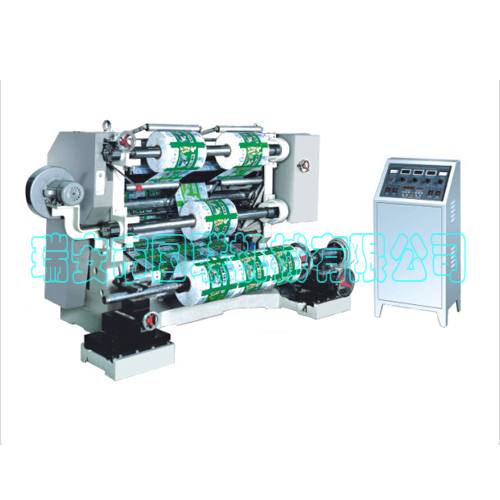

用途：該機適用于PVC、BOPP、CPP、BOPET等各種卷狀基材的縱向分切
主要技術參數：
|
機型
|
Type
|
LFQ-A
|
|
分切材料厚度
|
Material thickness range
|
12～120μm
|
|
放卷基材最大寬度
|
Max.Unwinding Roll Width Range
|
500～2580mm
|
|
放卷最大直徑
|
Max.Unwinding Roll Diameter
|
ф1000mm
|
|
分切寬度范圍
|
Width range of rewinded roll
|
300～2550mm
|
|
收卷最大直徑
|
Max.Rewinding Diameter
|
ф600mm
|
|
基材卷芯直徑
|
Core internal Dia.
|
ф76mm或ф152mm
|
|
最高分切速度
|
Max.Slitting Speed
|
500m/min(實際速度由材料類別及卷芯質量決定)
|
|
( variable according to material and paper core quality.)
|
|
最高機械速度
|
Max.mechanical speed
|
600 m/min
|
|
機器總功率
|
Total power
|
16Kw
|
|
機器重量
|
Weight
|
約13500Kg
|
|
外形尺寸
|
Overal Dimension
|
L5500×W4500×H2500mm
|
機器外型、技術參數性能及特點如有更改，恕不另行通知。
性能及特點：
1、本機采用德國西門子 PLC集中通訊控制和人機界面系統，根據生產工藝要求，實時輸入或調整參數并監控設備狀態，系統具有啟動緩 沖、停車防松、計米定長等功能和詳細的自診斷功能，操作和維護簡便。
2、平移式收卷：在收卷過程中，隨著收卷直徑的增大，收卷工作站自動沿水平方向向外平移，確保了在整個收卷過程中收卷的幾何參數 的穩定，從而實現高品質的分切與收卷。
3、牽引及收卷卷取均采用西門子伺服系統進行控制及驅動，PLC根據工藝要求和設定張力及錐度、實時的收卷直徑、分切速度及分切寬度自動控制收卷張力。
4、無軸中心卷取方式，多工位收卷（4工位，內外側各2工位），各收卷工位均有單獨的驅動和張力控制系統，每個收卷單元都有可獨立操作的壓輥系統。
5、相鄰工位的收卷電機可串聯驅動，實現卷取大卷徑、寬幅的材料。
6、原材料的裝卸采用氣頂式無軸裝夾和液壓升降的結構，裝卸方便快捷。
7、放卷張力控制采用日本三菱全自動張力控制系統,使放卷張力保持恒定不變,可按工藝要求錐度控制。糾偏采用美國自動糾偏系統，保證基材走料位置正確。
|
